產品概述

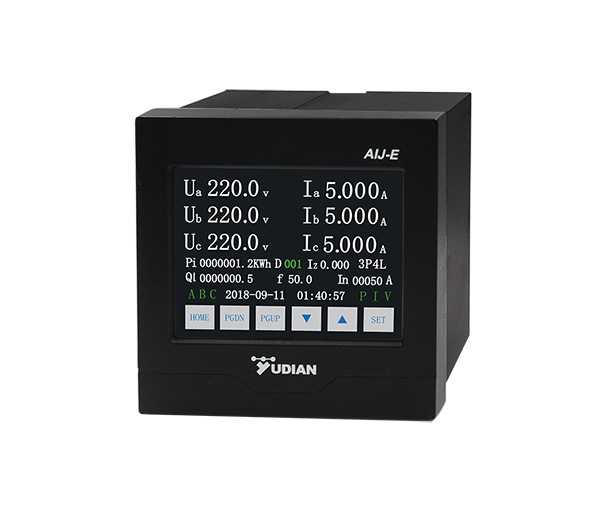

AIJE系列電表是采用先進微電子技術精心設計和制造的新一代測控儀表，其中AIJE660可以測量每一相電壓、電流、有功功率、無功功率、視在功率、頻率、功率因數等；采用成熟的電能表技術，能夠準確的計量有功電能、無功電能、四象限電能。具有分時計費、復費率計算、需量記錄及12個月電能統計功能，幫助客戶實現全面的電能計量和考核管理；AIJE620可以測量三相的電流和電壓，搭配不同模塊方式實現報警、變送通訊等功能。
通用功能
● 工作電源：100-240VAC寬電壓設計，頻率50Hz與60Hz可自動識別，均可通用。
● 變送輸出：具有一路4~20mA電流變送輸出功能，可任意選擇常見的電量值進行變送輸出。
● 繼電器輸出：4個可自由組態的繼電器輸出，用于報警或事件輸出，可編程設置多種報警方式。
● 事件記錄：具有對失壓、全失壓、失流與斷相的事件記錄功能。
● 通訊方式：可通過RS485、RF無線通訊以及TCP通訊的方式接入上位機。
AIJE660特色功能
采用3.5寸TFT彩色觸摸屏（分辨力320×240）的人機對話系統，界面簡潔，操作簡單。
1、復費率電能計算功能：復費率電能一天較多可分10個時段，4種費率（尖、峰、平、谷）來完成電能的分時計算。
2、較大需量記錄功能：較大需量是指在一定結算期內（一般為一個月）某一段時間（我國現執行15min）客戶用電的平均功率，保留其較大一次指示值作為這一結算期的較大需量。能統計 總有功功率、 總無功功率、總視在功率、A相電流、B相電流、C相電流在一定結算期內的較大值。
3、四象限電能計量功能：具有12個月的有功、無功、反向有功、反向無功四種電量的計量統計功能。
技術規格
| 通用精度等級 | 電壓測量（V） | 精度等級0.2% |
| 電壓測量（V） | 精度等級0.2% | |
| 660特有精度 | 有功（kW） | 精度等級0.5% |
| 無功（kVAR） | 精度等級1.0% | |
| 有功電能（kWh） | 有功電能（kWh） | |
| 無功電能（kVARh） | 精度等級1.0% | |
| 電氣參數 | 裝置工作電源 | AC100~240V |
| 絕緣電壓 | ≥2300VAC | |
| 電壓測量范圍 | AC0-400V | |
| 電流測量范圍 | 二次側電流0-5A | |
| 氣候條件 | 正常工作溫度 | -10℃ ~+45℃ |
| 極限工作溫度 | -20℃ ~+60℃ | |
| 存儲和運輸溫度 | -25℃ ~+80℃ | |
| 年平均濕度 | ≤ 70％ | |
| 電磁兼容性(EMC) |
GB/T 17626.2-2006 ( 靜電放電抗擾度 ) ，4KV； GB/T 17626.3-2016（射頻電磁場輻射抗擾度），10V/m； GB /T 17626.4-2008（電快速瞬變脈沖群抗擾度），±4KV/5KHz； GB/T 17626.5-2008（浪涌 / 沖擊抗擾度），4KV； GB/T 17626.6-2017（射頻場感應的傳導騷擾抗擾度）10V； GB/T 17626.8-2006（工頻磁場抗擾度），10A/m； GB/T 17626.11-2008（電壓暫降、短時中斷和電壓變化的抗擾度） |
|
選型及規格
| Al- | 說明 | ||||
| 型號 | 620A6 | 三想電流電壓測量功能，藍色液晶顯示 | |||
| 660A8 | 多功能電力儀表，真彩觸摸屏 | ||||
| 輸入類型 | 5N | 5A直接輸入，適用性較廣，搭配常見5A互感器 | |||
| 0.2N* | 200mA直接輸入型 | ||||
| 0.333V* | 0.333V互感器輸入 | ||||
| L71 | 1個常開小體積繼電器觸點開關輸出，容量250VAC/1A | ||||
| L72 | 2個常開小體積繼電器觸點開關輸出，容量250VAC/1A | ||||
| L73 | 3個常開小體積繼電器觸點開關輸出，容量250VAC/1A | ||||
| L74 | 4個常開小體積繼電器觸點開關輸出，容量250VAC/1A | ||||
| G7* | 固態繼電器驅動電壓輸出模塊 | ||||
| 選配功能 | S2A | 485通訊(Modbus-RTU) | |||
| Y7 | 無線射頻通訊(Modbus-RTU) | ||||
| X7 | 4-20mA模擬量變送輸出 | ||||
| W | 帶Internet網絡接口(Modbus-TCP) | ||||
注：帶*號選項在購買前請先咨詢確定
選例說明
這表示一臺多功能電力儀表；①基本型號為AIJE660；②彩屏顯示，面板尺寸為96x96mm；③5A直接輸入型；④帶1路電流變送輸出功能；⑤2路常開繼電器；⑥485通訊模塊；⑦433MHz無線射頻通訊模塊；⑧RJ45網口，支持MODBUS-TCP協議。

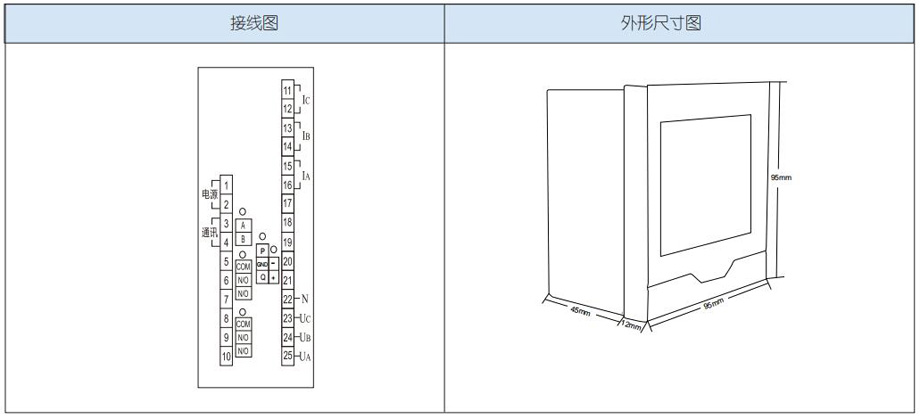

接線圖與外形尺寸圖
